| Quantity | Discount (%) | Price |
|---|---|---|
| 1 - 5 | — | £25.56 |
| 6 - 49 | 10 % | £23.00 |
| 50 - 99 | 15 % | £21.73 |
| 100+ | 20 % | £20.45 |

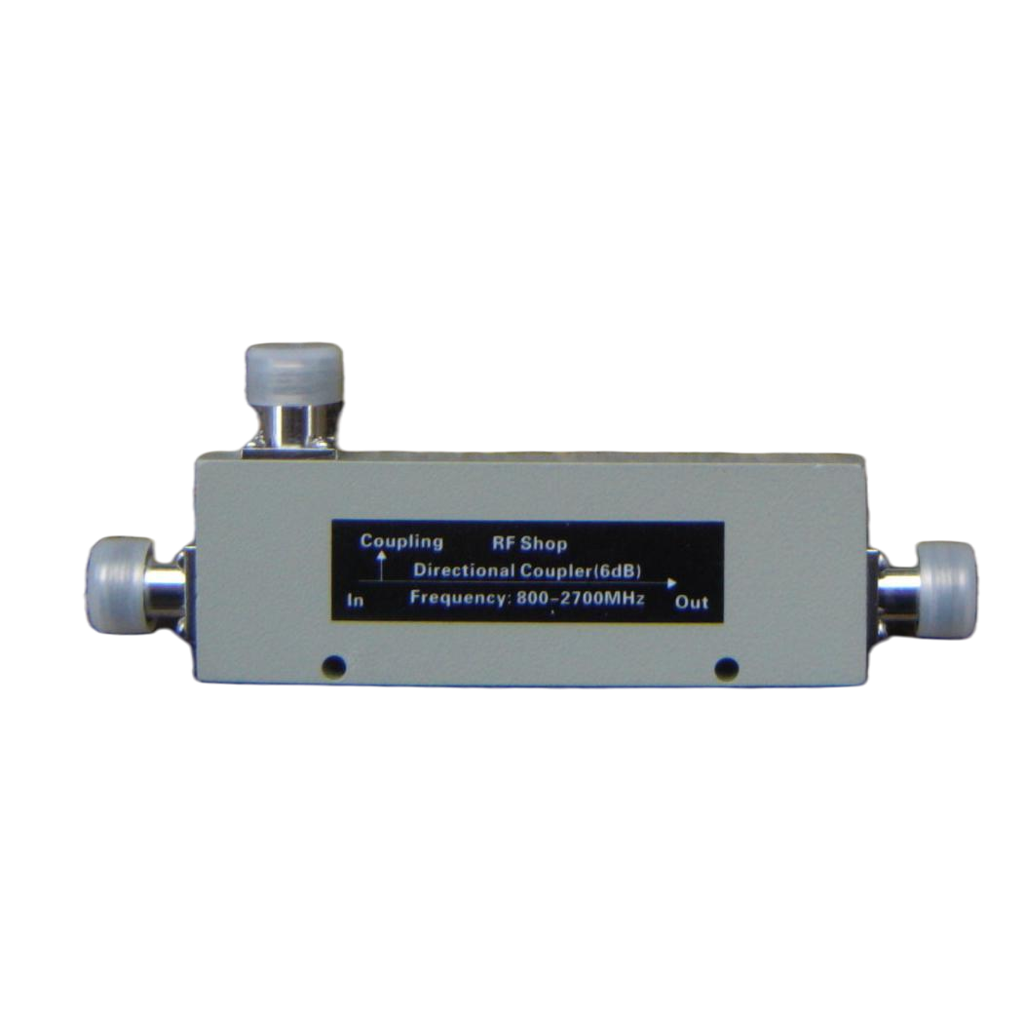

6 dB RF Directional Coupler 700-2700 MHz N-Type 50 Ohm
£25.56 Ex Vat
1 in stock
Product Description
Coaxial Directional Coupler, N Connector, 6dB, 700MHz to 2700MHz
Part Number: RFS-0827-06
RFShopUK– Other Directional Couplers
Directional Coupler Specifications and Plots
Technical Specifications:                   (800-2700Mhz Directional Coupler, but work well down    to 600 MHz)
Model:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â RFS-0827-06
Coupling(dB):                                    6 ±1
Frequency(MHz):Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 800-2700Â Â Â (600 -2700)
Insertion Loss(Db):Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 1.7dBÂ (This includes 1.4dB loss due to coupling)
Isolation(dB):                                     ≥20
VSWR:                                              ≤1.25:1
Power Rating(w):Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 200
Impedance (ohm):Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 50
Temperature(deg C):Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â -35 ~ +125
Connector:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â N (fem)
Colour:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Grey
Size:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 1566316.5
| Weight | 0.1 g |
|---|---|
| Connector Type | |
| Impedance | |
| Frequency Range |
